電暈環和分級環的區別

電暈環和分級環有什麼區別

從背面看時,電暈環和分級環之間的差異非常微妙.

兩個環均由鋁合金或熱鍍鋅鋼製成.

電暈環 用於高壓測試設備和電力系統, 主要由鋁合金製成.

一種 分級環, 與電暈環相似, 也用於高壓設備. 但它們環繞的是絕緣體而不是導體.

電暈環和分級環是輸電線路和高壓工業中的常用部件. 它們易於操作, 移動方便, 安裝速度快.

今天我們要過一​​遍 6 電暈環和分級環的區別. 這應該可以幫助所有不知道區別的新手. 所以讓我們開始吧, 我們可以?

如果您想知道高壓工業用分級環和電暈環之間的區別, 閱讀本指南.

電暈環是環形鋁或鋼環,安裝在電力變壓器套管和高壓絕緣子串的末端.

它們也被稱為抗電暈環. 電暈環用於防止高壓輸電線路中發生的電暈放電.

電暈放電或電暈損耗是超高壓輸電線的一個根本問題,它會導致功率損耗. 減少電暈放電的一種方法是使用合適的尺寸電暈環.

電暈環和分級環之間的定義差異

超/超高壓系統 (超高壓/特高壓) 輸電線路和變電站會產生尖銳的電暈.

超高壓和超高壓的主要區別在於電壓等級.

根據 IEEE 1312:

  • 超高壓 (超高壓) – ( ≥345 kV & ≤765 kV )
  • 超高壓 (特高壓) – ( >765 千伏 & ≤1100 kV )

當然,特高壓線路的距離很長,因為電壓很高,損耗會更少. 然而,EHV 用於比 UHV 更短的距離.

特高壓的初始成本和設備規模肯定會高於超高壓. 但正如所說,UHV 線路對於長距離和非常高的功率將比 EHV 非常有效.

限制這些系統上隨之而來的無線電干擾和可聽噪聲, 製造和應用合適的鋁電暈環.

電暈環的形狀可以從圓形到矩形不等,管道彎曲光滑.

許多中國製造商 似乎採用試錯法來得出這些戒指的最終設計.

因此,目前的測試標準和最終採用的設計都沒有考慮到諸如污垢沉積產生的電暈之類的實際情況, 鳥糞, 等等.

目前的工作旨在為解決這一實際重要問題邁出第一步. 這需要準確評估電場和評估電暈開始的可靠方法.

什麼是電暈環?

電暈環 是高壓測試設備中最重要的部件之一, 也是很多高壓工程師的首選, 產品經理和最終用戶.

對於電暈環, 是電暈處理的理想選擇.

一般電暈環需要打磨光亮,以達到更光滑無毛刺的表面光潔度,以保證更好的電暈控制效果.

鋁電暈環 由純鋁和合金製成, 表面經過拋光或陽極氧化處理, 使其具有良好的表面硬度, 介電強度和抗衝擊性. 它還具有良好的絕緣性,可以通過研磨輕鬆修復.

電暈環

電暈放電 當電場發生 (電位梯度) 在導體表面超過臨界值, 稱為臨界破壞電壓.

臨界破壞電壓值隨大氣條件而變化. 它的值大概是 30 千伏/厘米. 曲率最尖銳處的電場最大.

所以, 電暈放電首先發生在曲率最大的點——即. 在暫停點, 角落和邊緣.

在這些點安裝電暈環以防止電暈形成.

電暈是等離子放電, 當導體周圍的電場超過空氣的介電強度時發生, 導致電流流過空氣. 電暈放電通常被視為由周圍氣體電離引起的微弱藍色輝光.

如果雜質可以進一步增強電離 (例如, 灰塵或煙霧顆粒) 存在於空氣中. 由此產生的局部放電會產生臭氧和其他有害產物.

普通火花塞利用電暈放電點燃內燃機中的空氣燃料混合物. 高壓電力線和變壓器等其他大型電氣設備也可能發生電暈放電, 襯套, 和絕緣體.

電暈環用於改善和穩定電暈放電. 電暈環用於變壓器和絕緣子上,以幫助穩定電暈放電沿絕緣導體或表面隨機發生.

電暈環通常由銅或鋁製成,其與其周圍的導體之間的間隙非常小. 當沒有電壓施加到其周圍的導體上時,該間隙有助於防止通過間隙對地產生電弧,但在施加電壓時可能無法防止其與該導體之間產生電弧, 從而產生電暈放電.

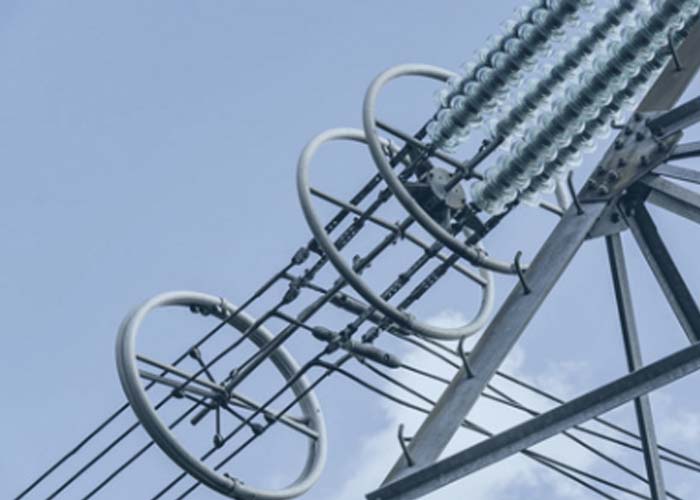

什麼是分級戒指?

分級環, 與電暈環相似, 也用於高壓設備. 但它們環繞的是絕緣體而不是導體.

什麼是分級戒指

儘管它們也可能用於抑制電暈, 分級環的主要目的是減少沿絕緣體的電位梯度, 防止過早的電氣擊穿.

分級環廣泛用於絕緣子行業.

分級環圍繞著靠近高壓導體的絕緣體末端.

它減少了最後的梯度, 導致沿絕緣體的電壓梯度更均勻, 允許更短的, 用於給定電壓的更便宜的絕緣體.

分級環還可以減少由於高壓端的高電場而可能發生的絕緣體老化和劣化.

瓷絕緣子上使用分級環以使電場遠離絕緣子的瓷體,從而防止閃絡.

分級環以適當的間距放置在柱式絕緣子上或以適當的間距放置在懸式絕緣子串上,以覆蓋棚上方瓷體的整個長度.

在柱式絕緣子中,這些環通常是金屬的,但在懸掛式中,它們是由瓷製成的.

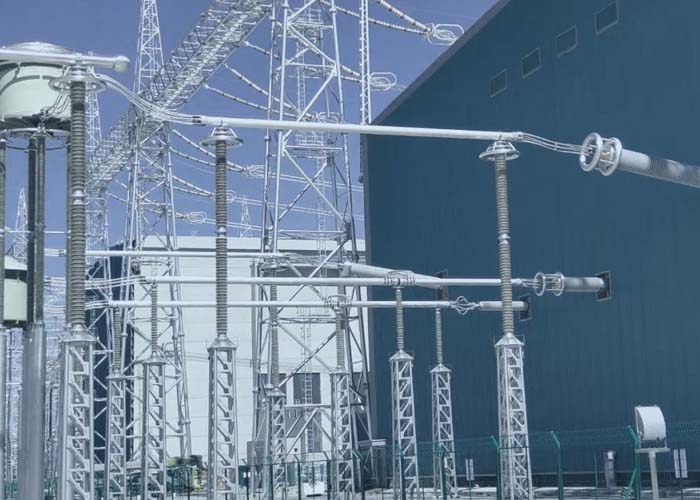

2.電暈環和分級環的功能區別

電暈環用於電屏蔽套管端子和連接.

在尖點 (像襯套頭) 電場高,導致電暈.

鋁電暈環 (電暈屏蔽環) 此時應安裝.

環適用於交流電的電壓形式 (交流電), 它可以將高壓均勻分佈在物體周圍,以確保沒有電位差 (PD) 在環的各個部分之間.

較大的外徑, 鋁電暈環的光滑拋光錶面光潔度有助於控制局部電場.

所以電場梯度減小並抑制了電暈. 隨著測試電壓的增加,所需的電暈環/屏蔽環的外徑也必須增加,以獲得更好的電暈控制效果.

定制的鋁電暈環通常由 6061 用適當的支撐支架和其他安裝標準形成和焊接的薄壁管材或管道.

大多數設備製造商在測試這種氣體絕緣開關設備的基礎上提供電暈環, 分壓器, 高壓套管, 脈衝電壓發生器系統, 電流發生器測試系統, 等等.

電暈環和分級環的作用

分級環, 與電暈環相似, 也用於高壓設備. 但它們環繞的是絕緣體而不是導體.

儘管它們也可能用於抑制電暈, 分級環的主要目的是減少沿絕緣體的電位梯度, 防止過早的電氣擊穿.

壓鑄式分級環通常由A380或ZL101材料製成, 砂和永久模具 A356.

用於高壓絕緣子, 一些製造商推荐一件分級環和 500 kV級及以上兩環. 然而, 用於復合絕緣子應用, 分級環推薦用於 220/230 千伏.

3.電暈環和分級環的生產工藝區別

如何製作一件電暈環?

電暈環生產工藝

電暈環廣泛應用於高壓行業.

今天我們將向您介紹高品質電暈環的生產工藝.

電暈環的生產工藝有九大要點:

  1. 電暈環繪圖分析
  2. 電暈環模具及原材料準備
  3. 數控加工和彎管
  4. 電暈環鈑金和製造工藝
  5. 電暈環焊接工藝
  6. 電暈環的拋光清洗工藝
  7. 電暈環表面處理
  8. 電暈環發貨前檢查和包裝
  9. 電暈環保修政策

如何製作鋁製電暈環: 終極指南

如何製作一件分級戒指?

首先, 您應該知道可用的材料以及分級環的應用.

在中國這裡, 分級環主要有兩種生產工藝類別.

一種方法稱為彎管, 另一種叫做壓力壓鑄.

根據實際生產過程, 將使用正確的鋁材.

壓鑄式分級環通常由A380或ZL101材料製成, 砂和永久模具 A356.

鋁 6061, 6063 和3A21等級在彎管分級環生產中很受歡迎.

4.電暈環和分級環的原材料區別

電暈環的材質有哪些?

電暈環的材質有哪些? 這取決於電暈環的設計和製造工藝.

定制的鋁電暈環通常由 6061 成型和焊接的薄壁管材或管道; 帶有適當的支撐支架和其他安裝標準.

在某些情況下, 將使用不銹鋼材料.

電暈環的材質有哪些

鋁合金:

鋁合金 是一種流行的金屬材料,用於生產電暈環.

因為它兼具成本效益和高耐候性.

軟硬度易於加工和拋光.

壓鑄環材料通常為A380和ZL101.

ZL101壓鑄鋁合金可熱處理強化, 具有自然老化能力, 高強度和良好的可塑性.

ZL101壓鑄鋁合金具有優良的鑄造性能, 流動性好, 線收縮小, 低熱裂傾向和高氣密性. 但它有輕微的產生孔隙和收縮的傾向.

這種合金具有很高的耐腐蝕性, 良好的焊接性和一般機械加工性.

A380型壓鑄鋁合金是最常見的特種鋁合金,因為它綜合了易鑄造的特點, 易於加工, 和良好的熱傳導.

它具有很強的機動性, 承壓, 和耐高溫.

雖然A380型合金一直被認為便於加工, 由於矽含量較高,因此略顯粗糙.

廣泛應用於各種產品, 包括電氣設備底盤, 發動機支架, 變速箱, 家具, 發電機和手動工具, 等等.

當然, 它也是鋁壓鑄電暈環的材料.

不銹鋼:
不銹鋼 是一種不易生鏽的材料, 耐酸性和耐腐蝕性, 因此廣泛應用於輕工業和重工業.

有時最終用戶需要一些由不銹鋼製成的特殊電暈環用於戶外應用.

年級 201 降低電暈環生產成本, 提高機械強度並提高坡度 201 以比等級更快的速度硬化 304 不銹鋼材質.

年級 304 不銹鋼材料是您的不銹鋼電暈環項目和長壽的明智選擇. 與其他不銹鋼材料相比具有成本效益.

年級 304 材料的高品質和耐用性可確保您的產品經久耐用,並且其生產幾乎適用於工業用途.

年級 316 不銹鋼材質, 是一種受歡迎的不銹鋼等級,其中卓越的耐腐蝕性是最重要的.

年級 316 不銹鋼角環用於戶外高壓應用.

分級環的材質有哪些?

隨著科技的發展, 鋁合金用於分級環生產已成為當前趨勢.

分級環的材料

使用鋁合金製造這些環具有以下優點:

  • 環的整體重量減輕, 適合絕緣子安裝
  • 鋁合金還具有某些金屬的硬度和強度, 符合製造安全標準
  • 與普通鋼相比, 鋁合金具有更強的抗氧化性
  • 鋁合金的金屬光澤比鋼好, 更符合分級環的外觀
  • 與不銹鋼的價格相比, 鋁合金價格更實惠,是中國分級環廠家的選擇

5.電暈環和分級環的應用差異

電暈環應用

較大的外徑, 鋁電暈環和電暈屏蔽環的光滑拋光錶面光潔度有助於控制局部電場.

所以電場梯度減小並抑制了電暈.

隨著測試電壓的增加,所需的電暈環外徑和電暈屏蔽環也必須增加,以獲得更好的電暈控制效果.

  • 電力變壓器用鋁電暈環
  • 高壓套管用鋁電暈環
  • 高壓實驗室用鋁電暈環
  • 氣體絕緣開關設備用鋁電暈環 (地理信息系統)
  • 用於 UHVDC 換流閥的鋁電暈環
  • 高壓電容器用鋁電暈環
  • 電力電纜用鋁電暈環

什麼是 6061 鋁電暈環用於?

分級環應用

HIGHV 定制分級環廣泛用於以下不同領域:

  • 絕緣子
  • 浪湧避雷器
  • 電流互感器
  • 高壓測試設備
  • 輸變電線路
分級環應用

6.電暈環和分級環的設計工藝差異

電暈環的設計過程

電暈環設計過程

如果為電力變壓器套管或特高壓系統設計電暈環似乎仍然過於復雜, 最好的辦法是諮詢設計和製造專家.

電暈環的主要設計過程可分為七個階段:

  1. 新模具設計
  2. 為電暈環設計選擇合適的原材料
  3. 鋁電暈環壁厚設計
  4. 鋁製電暈圈外徑設計
  5. 安裝距離及尺寸設計
  6. 支架和安裝板設計
  7. 選擇合適的設計專家

設計鋁電暈環: 7 需要考慮的事情

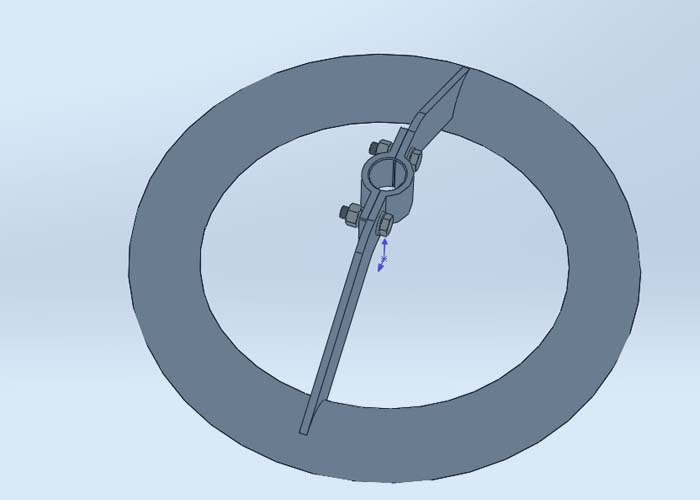

分級環的設計過程

分級環設計流程

與中國製造商一起設計分級戒指時, 如果您擔心產品設計的結果. 如是, 這是您來訪的正確地方.

分級環的主要設計過程可分為六個階段:

  1. 鋁分級環新模具設計
  2. 為鋁分級環設計選擇合適的原材料
  3. 鋁分級環壁厚設計
  4. 鋁製分級環外徑設計
  5. 安裝距離及尺寸設計
  6. 支架和夾具設計

結論

電暈環和分級環很容易混淆, 但這有 6 我們應該注意這兩個組件之間的主要區別.
